   Pada Kegiatan Kita Pada Hari ini Adalah melakukan Konfigurasi Routing Static dengan topologi yang sudah ditentukan pada jobbsheet dibawah ini.

JOB SHEET

Judul                : Routing Static                                      NAMA SISWA       :
Waktu              : 3 jam x 45 menit                                  KELAS                    :
Tugas               : Perorangan
Fasilitator       : Gunarso,S.Pd


1. Buatlah topologi seperti gambar di bawah ini menggunakan 5 router,  dan 4 PC.
Sources :Doc Pribadi 2019
2. Tentukan Mapping Interface Lengkap.
3. Melakukan Konfigurasi sesuai dengan kebutuhan yaitu routing dinamis RIP Versi 2, Lets Go

R0:
Router>en
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 100.100.100.1 255.255.255.128
Router(config-if)#ex
Router(config)#int serial 0/0/1
Router(config-if)#ip address 18.1.1.1 255.192.0.0
Router(config-if)#ex
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 192.168.100.1 255.255.255.252
Router(config)#ex
Router#

%SYS-5-CONFIG_I: Configured from console by console


R1:
Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 100.100.100.2 255.255.255.128
Router(config)#int serial 0/0/1
Router(config-if)#ip add 200.200.200.1 255.255.255.192
Router(config-if)#ex
Router(config)#int serial 0/1/0
Router(config-if)#ip add 120.120.1.1 255.255.192.0
Router(config-if)#ex
Router(config)#int serial 0/1/1
Router(config-if)#ip add 10.10.1.1 255.255.0.0
Router(config-if)#ex
Router(config)#ex
Router#
%SYS-5-CONFIG_I: Configured from console by console

R2:
Router>en
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int serial 0/0/0
Router(config-if)#ip add 10.10.1.2 255.255.0.0
Router(config-if)#
Router(config-if)#ex
Router(config)#int serial 0/0/1
Router(config-if)#ip add 192.168.10.1 255.255.255.0
Router(config-if)#ex
Router(config)#int
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip add 192.168.200.1 255.255.255.252
Router(config-if)#ip dhcp pool router2
Router(dhcp-config)#network 192.168.200.0 255.255.255.252
Router(dhcp-config)#default-router 192.168.200.1
Router(dhcp-config)#exi
Router(config)#ip dhcp excluded-address 192.168.200.1
Router(config)#ex
Router#

%SYS-5-CONFIG_I: Configured from console by console

R3:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int serial 0/0/0
Router(config-if)#ip add 18.1.1.2 255.192.0.0
Router(config-if)#ex
Router(config)#int serial 0/1/0
Router(config-if)#ip add 200.200.200.2 255.255.255.192
Router(config-if)#ex
Router(config)#int serial 0/0/1
Router(config-if)#ip add 10.10.10.1 255.255.255.0
Router(config-if)#ex
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#192.168.50.1 255.255.255.250

Router(config-if)#ip add 192.168.50.1 255.255.255.224
Router(config-if)#ex

Router(config)#

R4:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int serial 0/0/0
Router(config-if)#ip add 10.10.10.2 255.255.255.0
Router(config-if)#ex
Router(config)#int serial 0/1/0
Router(config-if)#ip add 192.168.10.2 255.255.255.0
Router(config-if)#ex
Router(config)#int serial 0/0/1
Router(config-if)#ip add 120.120.1.2 255.255.192.0
Router(config-if)#ex
Router(config)#inter gigabitEthernet 0/0
Router(config-if)#ip add 192.168.80.1 255.255.255.240
Router(config-if)#ex
Router(config)#ex
Router#
%SYS-5-CONFIG_I: Configured from console by console

4. Setelah selesai melakukan mapping dan konfigurasi IP sekarang kita kan melakukan proses routing dinamis pada masing-masing router.

R0:
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.100.0
Router(config-router)#network 100.100.100.0
Router(config-router)#network 18.0.0.0

Router(config-router)#

R1:
Router>en
Router#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 100.100.100.0
Router(config-router)#network 200.200.200.0
Router(config-router)#network 120.120.0.0
Router(config-router)#network 10.10.0.0
Router(config-router)#ex
Router(config)#

R2:
Router>en
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.10.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.200.0
Router(config-router)#ex
Router(config)#
Router#

%SYS-5-CONFIG_I: Configured from console by console

R3:
Router>en
Router#route
Router#conf te
Router#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#rou
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 18.0.0.0
Router(config-router)#network 200.200.200.0
Router(config-router)#network 10.10.10.0
Router(config-router)#network 192.168.50.0
Router(config-router)#ex

Router(config)#

R4:
Router>en
Router#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.10.10.0
Router(config-router)#network 120.120.0.0
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.80.0
Router(config-router)#ex

Router(config)#
.

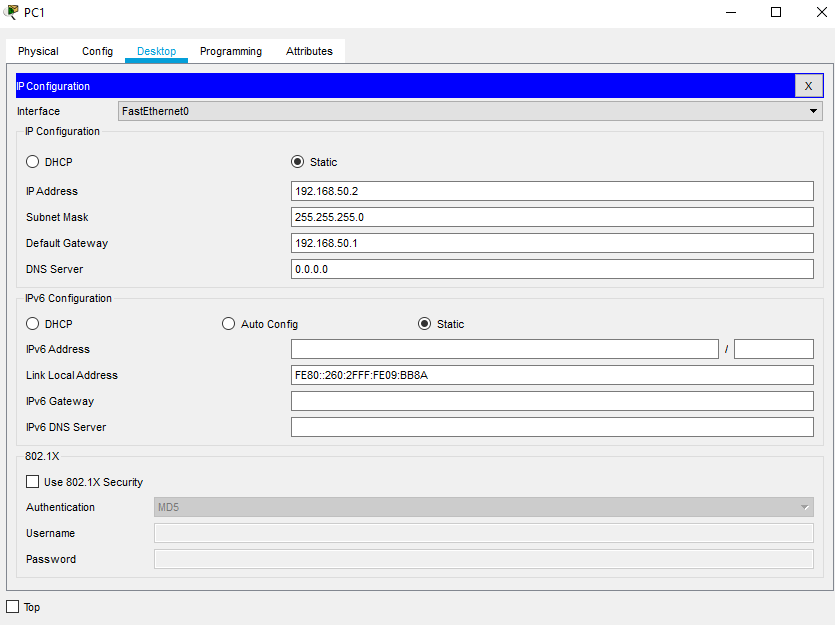

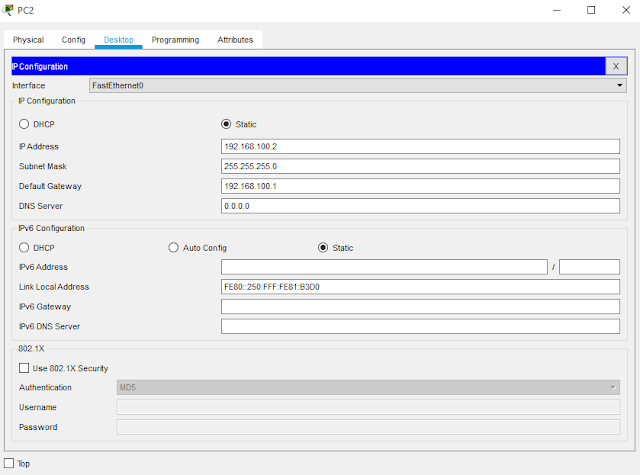

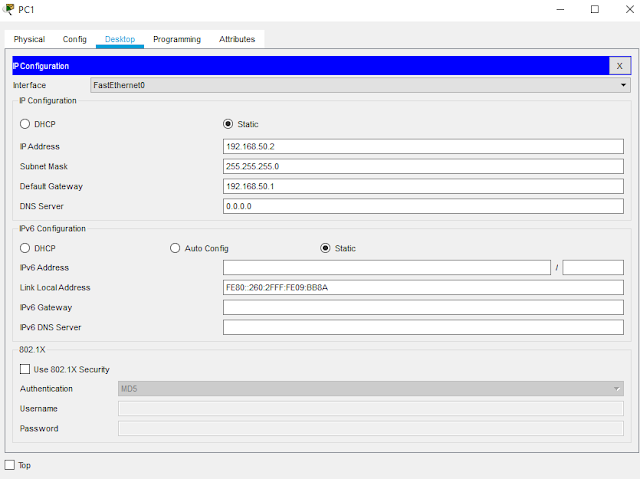

4. Selanjutnya kita isikan IP untuk masing-masing client





5. Uji Coba dengan melakukan perintah tracert dari PC 0 ke PC 3


                                                                                                            Jam  Mulai       :
                                                                                                            Jam Berakhir   :
                                                                                                            Nilai Attitude  :
                                                                                                            Nilai Kinerja    :

Diperiksa dan Dinilai oleh :                                                                Dibuat oleh     :
                                                                                                    Nama dan tandatangan


(  Gunarso,S.Pd )                                                                       (                             )


   Silahkan dikerjakan dengan mensimulasikan topologi diatas dan buat laporan nya. Demikian Terimakasih:
