Membangun insfrastruktur jaringan membutuhkan berbagai jenis perangkat jaringan dan komponen jaringan. Perangkat Jaringan digunakan untuk keperluan dalam mendesain jaringan sesuai dengan Infrastruktur yang akan dibuat. Ada beberapa jenis perangkat jaringan yang sangat krusial diantaranya adalah:

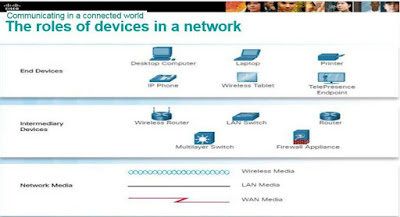

- End devices (perangkat host/client) Perangkat ini merupakan sumber atau tujuan dari sebuah pesan yang dikirimkan melalui jaringan. Untuk membedakan satu perangkat dengan yang lain, masing-masing end device pada jaringan diidentifikasikan dengan sebuah alamat. Ketika sebuah end device memulai komunikasi, ia menggunakan alamat dari end device tujuan untuk menentukan pesan akan dikirimkan kemana.
- Intermediate devices (perangkat perantara) ini merupakan perangkat perantara yang terhubung dengan sebuah end device ke jaringan dan dapat terhubung kedalam beberapa jaringan individu untuk membentuk sebuah jaringan internet. Tujuan dari perangkat perantara jaringan ini untuk menentukan jalur pesan yang harus diambil oleh jaringan.
- Network media (media transmisi). Network Media merupakan jalan untuk mentransmisikan data dari intermediatary ke end device atau end device ke intermediatary, di network media ada tiga jenis yaitu Kabel tembaga, Fiber Optic, dan Wireless.
Sumber : Cisco.netacad.com
Setelah Perangkat jaringan sudah terpenuhi maka selanjutnya adalah memilih komponen-komponen yang akan digunakan dalam jaringan diantaranya:
- Hosts adalah istilah umum yang menunjukan End-User Devices. End Devices maksudnya dalam pengiriman paket data, perangkat end devices menjadi tujuan terakhir yang ditempuh oleh paket data itu sendiri. Hosts biasanya aktif dalam komunikasi antar pengguna dan sebuah host memiliki IP Address. contohnya seperti Pc, Laptop, Smartphone, Tablet, Server
- Shared peripherals. shared peripherals tidak berkomunikasi secara langsung dengan jaringan melainkan harus terhubung dulu ke hosts untuk melaukan aktivitas di dalam jaringan. contohnya seperti CCTV, Local Printer, Scanner
- Network Devices yaitu perangkat yang saling terkoneksi dengan devices lain yang sebagian besar tugas nya yaitu untuk mengontrol lalu lintas jaringan (move & control network traffic). Network Devices juga lebih menunjukan kepada istilah Intermediary Devices. artinya, network devices sebagai perantara hosts ke jaringan atau sebagai perantara antar intermediary devices, intermediary devices juga yang menginisialisasi proses Encapsulation. contohnya seperti Switch, Router, Access Point
- Network Media / Media Transmisi yaitu media yang bertindak sebagai pemberi koneksi atau pemberi jalan bagi informasi yang dikirim, agar kita bisa saling bertukar informasi. contohnya seperti UTP,FO,Coaxial,Serial
Pertimbangan dalam Membangun Jaringan
A. Topologi
Topologi merupakan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu host,link,dan station. secara simpel nya Topologi Jaringan adalah gambaran atau suatu bentuk yang disusun untuk menghubungkan satu komputer dengan komputer lainnya dalam membangun jaringanB. Fisik
Topologi fisik (Physical Topology) dibuat untuk mencatat dimana setiap host berada dan bagaimana ia terhubung ke jaringan. Dalam topologi fisik juga menunjukan dimana kabel dipasang dan lokasi perangkat jaringan yang menguhubungkan antara host dengan network devices. topologi fisik biasanya jarang atau tidak pernah diubah
C. Logik
Alamat IP, alamat IP masuk ke Logical karena pada dasarnya alamat IP tidak terlihat secara Physical, dan digunakan sebagai alamat yang sifatnya logis. Penamaan host / Hostname, ini diperlukan karena semisal Router yang terhubung di jaringan itu banyak, untuk membedakannya maka dipakai hostname. hostname juga digunakan dalam jaringan WAN pada teknologi PPP (Point to Point Protocol). Interface yang terhubung, maksudnya Interface mana yang menjadi pintu masuk atau keluarnya data informasi melalui media transmisi.
Pembagian bagian Network berdasarkan organization unit, seperti pada VLAN yang membedakan antara ruangan Kantor Direktur dengan Karyawan. atau yang membagi bagi OU seperti Branch,Head Quarter,dll. Topologi logikal sering kita ubah ubah karena merepresentasikan gambaran logis dari sebuah topologi
Alamat IP, alamat IP masuk ke Logical karena pada dasarnya alamat IP tidak terlihat secara Physical, dan digunakan sebagai alamat yang sifatnya logis. Penamaan host / Hostname, ini diperlukan karena semisal Router yang terhubung di jaringan itu banyak, untuk membedakannya maka dipakai hostname. hostname juga digunakan dalam jaringan WAN pada teknologi PPP (Point to Point Protocol). Interface yang terhubung, maksudnya Interface mana yang menjadi pintu masuk atau keluarnya data informasi melalui media transmisi.
Pembagian bagian Network berdasarkan organization unit, seperti pada VLAN yang membedakan antara ruangan Kantor Direktur dengan Karyawan. atau yang membagi bagi OU seperti Branch,Head Quarter,dll. Topologi logikal sering kita ubah ubah karena merepresentasikan gambaran logis dari sebuah topologi
